CABEZAL DE CORTE LÁSER
Raytools/Han's/Corative
MOTOR
YASKAWA (japan)
SOFTWARE
TubesT
RANGO DE TUBO
Standard: 240" (6,100 mm) Optional: 354" (9,000 mm)
Descripción

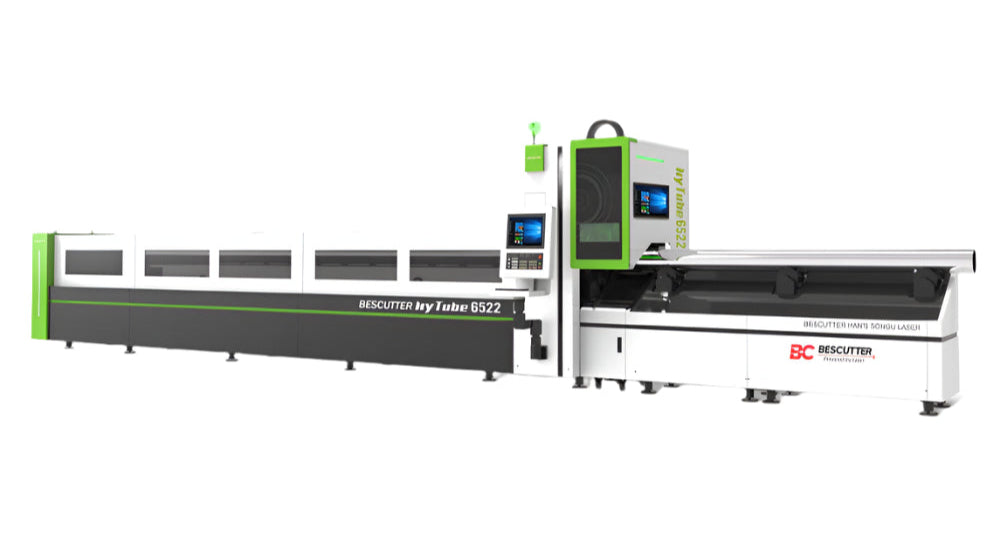

La HyTube de Bescutter es una máquina de corte de tubos por láser de fibra diseñada para el procesamiento preciso y eficiente de diferentes formas de tubo, incluyendo redondos, cuadrados, rectangulares, ovalados y más. Está equipada con un sistema de carga automática de tubos, lo que incrementa la productividad al reducir la manipulación manual.
Características
- Cabezal de corte PRECITEC (Alemania): alta precisión con autoenfoque.
- Sistema CNC FASTCUT: integra una plataforma profesional de corte de tubos, potente pero fácil de operar, con una interfaz amigable (HMI).
- Dispositivo flexible de soporte para tubos: asegura el agarre firme del tubo durante la alimentación y el giro.
- Carga automática de paquetes completos de tubos: reduce la necesidad de personal y mejora la eficiencia de procesamiento.
- Sistema de auto-reconocimiento de tipo de tubo: permite la carga mixta de diferentes tipos de tubos.
- Válvula servo-controlada de alta precisión y alta presión: controla de forma exacta el gas de corte y el chuck neumático.
- Velocidad de posicionamiento lineal: 100 m/min.
- Velocidad de posicionamiento rotacional: 120 m/min.
Recursos
Descarga la Ficha técnica y folleto HYTUBE 2000W - 6000W| Máquina de corte de tubos por láser de fibra con arga Automática de Tubos
ESPECIFICACIONES TÉCNICAS
| Rango de tubo (longitud) | 244" (6200 mm) |
| Diámetro de tubo |
Estándar: 0.78" - 8.66" (20 - 220 mm) Opcional: 0.78" - 12.60" (20 - 320 mm) |
| Eje X | 246" (6250 mm) |
| Eje Y | 7.87" (200 mm) |
| Ejes A, B | Rotación infinita |
| Eje Z | 6.30" (160 mm) |
| Precisión de posicionamiento X, Y | ±0.03 mm/1000 mm |
| Precisión de repetición X, Y | ±0.05 mm |
| Precisión de posicionamiento A, B | ±30" |
| Precisión de repetición A, B | ±10" |
| Velocidad máx. de posicionamiento X, Y | 100 m/min |
| Velocidad máx. de posicionamiento | 100 rpm |
| Cabezal láser | PRECITEC (Marca alemana) |
| Peso de la máquina | 16534 lbs (7500 kg) |
| Dimensiones (L x A x H) | 472" x 169" x 110" (12000 x 4300 x 2800 mm) |
