CABEZAL DE CORTE LÁSER
Raytools
CAPACIDAD DE CARGA
220 Chuck: 342 lbs; 120 Chuck: 154 lbs
SOFTWARE
TubesT
RANGO DE TUBO
295” (7500 mm)
DESCRIPCIÓN

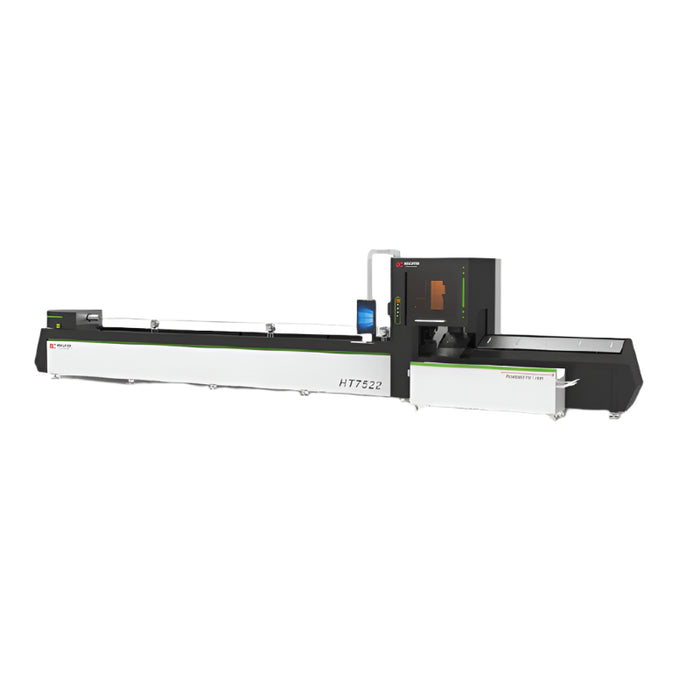

La TUBE Master 3000W – 4000W Máquina de corte por láser de fibra para tubos es un sistema de corte de alto rendimiento diseñado para ofrecer precisión y eficiencia. Con un rango de potencia de 3000W a 4000W, es capaz de cortar diversos metales, incluidos acero, aluminio y acero inoxidable.
La máquina incorpora tecnología avanzada de láser de fibra, ofreciendo cortes rápidos, limpios y con menor desperdicio de material, lo que la hace ideal para industrias que requieren procesamiento de tubos de alta calidad. Su diseño robusto garantiza fiabilidad a largo plazo y precisión en tareas de corte complejas.
CARACTERÍSTICAS
- Función de alimentación automática de haces (opcional): reduce la necesidad de operadores y mejora la eficiencia del procesamiento.
- Sistema automático de identificación de secciones de tubos (opcional): permite la alimentación de tubos mixtos, identificando automáticamente el tipo de tubo, accediendo a la librería de procesos y sugiriendo procedimientos alternativos.
- Software profesional de corte de tubos: diseñado para lograr “corte continuo, corte eficiente”.
Recursos
Descarga la Ficha técnica y folleto TUBE MASTER 3000W - 4000W | Máquina de corte por láser de fibra para tubos
ESPECIFICACIONES TÉCNICAS
| Especificación | Detalles |
|---|---|
| Rango de tubo (longitud) | 295” (7500 mm) |
| Diámetro de tubo | Estándar: 0.78" - 8.66" (20 - 220 mm) Opcional: 0.39" - 4.7" (10 - 120 mm) |
| Eje X | 295” (7500 mm) |
| Eje Y | 7.87” (200 mm) |
| Ejes A, B | Rotación infinita |
| Capacidad de carga | Chuck 220: 342 lbs Chuck 120: 154 lbs |
| Precisión de posicionamiento eje X, Y | ±0.03 mm/1000 mm |
| Precisión de repetición eje X, Y | ±0.05 mm |
| Precisión de posicionamiento ejes A, B | ±30° |
| Precisión de repetición ejes A, B | ±10° |
| Velocidad máxima de posicionamiento eje X, Y | 100 m/min |
| Velocidad máxima de posicionamiento | 100 rpm |
| Resonador láser | HANS / MAX |
| Potencia láser opcional | De 1,500W a 4,000W |
| Cabezal láser | Raytools |
| Peso de la máquina | 14,330 lbs (6500 kg) |
| Dimensiones | 472” x 87” x 91” (12000 x 2200 x 2300 mm) |
COMPONENTES
