CABEZAL LÁSER
Raytools o BOCI
SISTEMA CNC
FSCUT5000
DIÁMETRO TUBO
Diámetro tubo cuadrado: 0.78"- 8.86" (20-225 mm) // Diámetro tubo redondo: 0.59"-12.2" (15-310 mm)
RANGO DE TUBO (LONGITUD)
29.5' (9,000 mm)
DESCRIPCIÓN

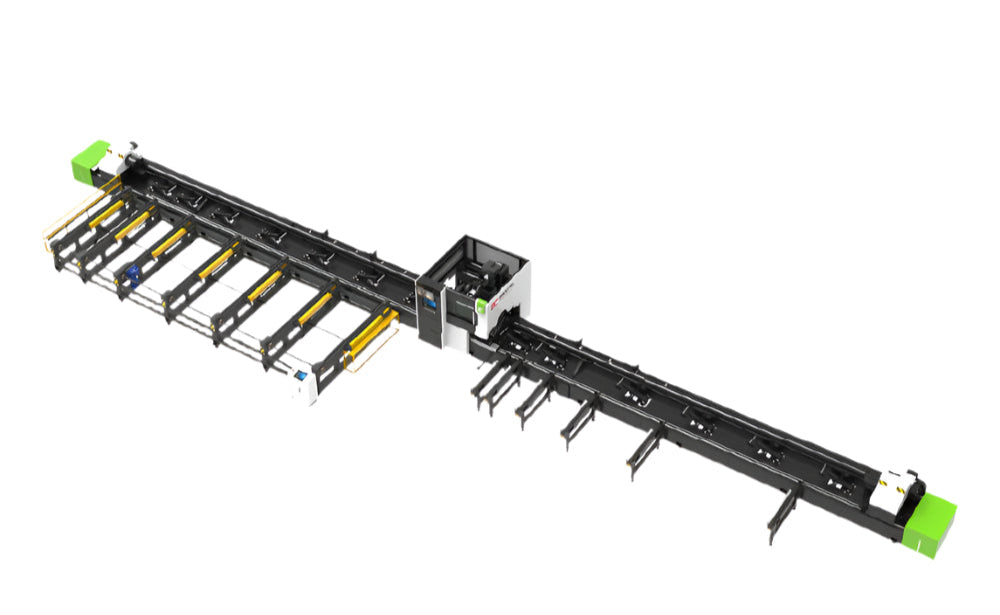

El Hytube 3 Chuck Tube Cutter de Bescutter es una máquina de corte de tubos de alto rendimiento, diseñada para ofrecer precisión y eficiencia. Disponible en opciones de potencia que van desde 2000W hasta 6000W, esta máquina utiliza tecnología avanzada de láser de fibra para realizar cortes exactos en una amplia variedad de materiales tubulares. Su sistema de tres chucks garantiza un sujeción firme y una alineación precisa, permitiendo operaciones a alta velocidad con un mínimo de desperdicio. El Hytube 3 Chuck Tube Cutter es ideal para industrias que requieren un procesamiento de tubos de alta calidad, como la automotriz, aeroespacial y de construcción. Su diseño robusto ofrece confiabilidad a largo plazo y bajo mantenimiento, convirtiéndolo en una valiosa adición a cualquier línea de producción.
CARACTERÍSTICAS
- Corta una variedad de tubos, tales como: redondos, cuadrados, triangulares, rectangulares, ovalados y de forma elíptica.
- Sistema FASTCUT CNC: integra una plataforma profesional de corte de tubos, potente pero fácil de operar, con una interfaz HMI amigable.
- Cabezal de corte PRECITEC (Alemania).
Recursos
Descarga la Ficha técnica y folleto Hytube 3 Chuck TUBE CUTTER 2000W - 6000W | Máquina de corte por láser de fibra para tubos con carga automática
ESPECIFICACIONES TÉCNICAS
| Rango de tubo (longitud) | 29.5' (9000 mm) |
| Diámetro de tubo | Cuadrado: 0.78"- 8.86" (20- 225 mm) / Redondo: 0.59"- 12.2" (15- 310 mm) |
| Eje X | 29.5' (9000 mm) |
| Eje Y | 8.86" (225 mm) |
| Longitud de carga automática | 157"-354" (4000-9000 mm) / con detección de longitud |
| Longitud de descarga | 0-236" (0-6000 mm) |
| Sistema CNC | FSCUT5000 |
| Precisión de posicionamiento (X, Y) | ±0.05 mm/1000 mm |
| Precisión de repetición (X, Y) | ±0.03 mm |
| Precisión de posicionamiento (A, B) | ±30" |
| Precisión de repetición (A, B) | ±10" |
| Velocidad máx. de posicionamiento (X, Y) | 100 m/min |
| Velocidad máx. de posicionamiento | 60 rpm |
| Resonador láser | BC Beamforce (Marca alemana) |
| Potencia láser opcional | 2 KW / 3 KW / 4 KW / 6 KW |
| Cabezal láser | RayTools |
| Peso de la máquina | 28,660 lbs (13,000 kg) |
| Dimensiones (L x W x H) / sin auto-cargador | 984" x 169" x 110" (25000 x 4300 x 2800 mm) |
| Dimensiones (L x W x H) / con auto-cargador | 984" x 248" x 110" (25000 x 6300 x 2800 mm) |
COMPONENTES
