Las prensas troqueladoras mecánicas representan el estándar de eficiencia en la industria metalmecánica moderna. Diseñadas para convertir la energía rotacional de un volante de inercia en una fuerza lineal de impacto, estas máquinas ofrecen la combinación óptima de velocidad, tonelaje y rentabilidad. Son la elección técnica superior para operaciones de manufactura continua como corte (blanking), perforado, estampado y embutido ligero en altos volúmenes.
Ingeniería y Funcionamiento de la Prensa Mecánica
A diferencia de los sistemas hidráulicos, la prensa mecánica se basa en la acumulación de energía cinética. El motor impulsa un volante de inercia que, mediante un sistema de embrague y freno de alto par, transfiere el movimiento al cigüeñal y la biela. Esto garantiza que la fuerza máxima se entregue precisamente en el punto de contacto (BDC), permitiendo ciclos de trabajo rápidos y repetitivos.
Ventajas Competitivas del Accionamiento Mecánico
- Alta Velocidad de Producción (SPM): Capaces de alcanzar cientos de golpes por minuto, son insuperables en output para troqueles progresivos o transfer.
- Eficiencia Energética: El volante de inercia reduce los picos de consumo eléctrico comparado con sistemas que requieren fuerza constante en todo el recorrido.
- Mantenimiento Simplificado: La mecánica robusta y directa facilita el diagnóstico y reduce los tiempos de inactividad por reparaciones complejas.
Tipos de Estructura: Bastidor en "C" vs. Lado Recto
La selección de la estructura es crítica para la precisión de la pieza y la vida útil del troquel.

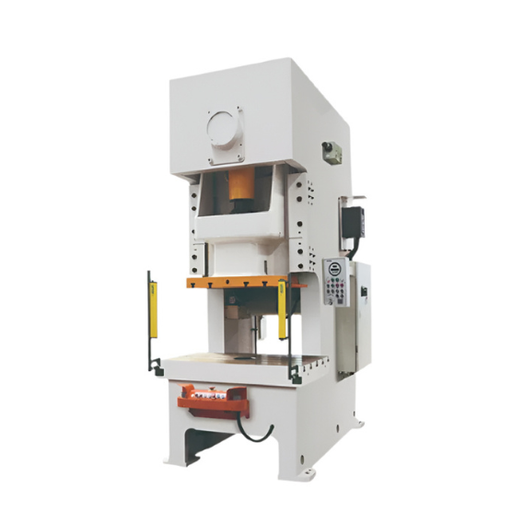

Prensas de Bastidor en "C" (C-Frame / Gap Frame)
Son versátiles y ofrecen excelente acceso al área de trabajo por tres lados, facilitando el cambio de troqueles y la integración de alimentadores manuales o automáticos. Son ideales para:
- Piezas de tamaño pequeño a mediano.
- Talleres que requieren flexibilidad para distintos trabajos (Job Shops).
- Operaciones de tonelaje ligero a medio (hasta 250-300 toneladas).

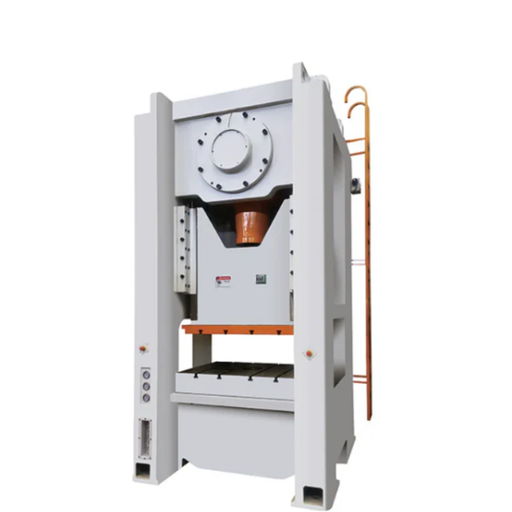

Prensas de Lado Recto (Straight Side)
Diseñadas con un marco de caja cerrada (doble montante), eliminan la deflexión angular típica de los marcos en "C". Esta rigidez estructural es indispensable para:
- Troqueles Progresivos: Mantienen el paralelismo perfecto de la corredera, evitando desgaste prematuro de los punzones.
- Alta Precisión: Garantizan tolerancias estrictas en piezas complejas.
- Tonelajes Altos: Ideales para capacidades superiores a 300 toneladas o materiales de alta resistencia mecánica.
Especificaciones Técnicas Críticas
Nuestra gama de troqueladoras mecánicas integra tecnologías avanzadas para maximizar la seguridad y el control del proceso.
Sistemas de Embrague y Freno (Wet Clutch)
Utilizamos unidades de embrague y freno neumático, a menudo en baño de aceite (Wet Clutch). Esto disipa el calor eficientemente, permite altas tasas de intermitencia sin desgaste excesivo y reduce significativamente el ruido operativo, cumpliendo con normativas ambientales modernas.
Protección de Sobrecarga Hidráulica (HOLP)
La protección de la inversión es prioritaria. El sistema HOLP (Hydraulic Overload Protection) detecta instantáneamente cualquier exceso de tonelaje (por ejemplo, doble alimentación de lámina) y libera la presión hidráulica de la corredera en milisegundos, deteniendo la máquina antes de que ocurran daños estructurales o roturas en el cigüeñal.
Guías de Deslizamiento de Alta Precisión
Para asegurar la calidad de la pieza, la corredera se mueve sobre guías largas (de 6 u 8 puntos en modelos avanzados) con lubricación automática. Esto minimiza el juego lateral y asegura que el troquel baje perfectamente perpendicular, incluso bajo cargas excéntricas.
Aplicaciones Industriales y Materiales
La robustez de nuestras prensas mecánicas permite procesar una amplia gama de materiales, desde aceros suaves y galvanizados hasta aceros de alta resistencia (HSLA), acero inoxidable, aluminio, cobre y latón. Son la tecnología base para sectores como:
- Sector Automotriz: Soportes, clips, conectores y paneles estructurales.

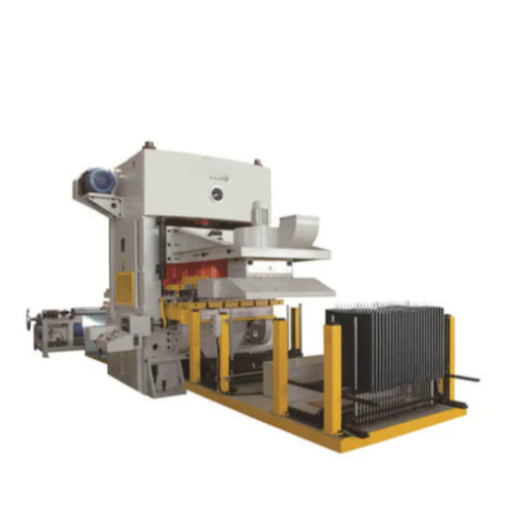

- Línea Blanca y Climatización (HVAC): Aletas de intercambiadores de calor, carcasas de motores y paneles frontales.
- Electrónica y Ferretería: Terminales eléctricos, bisagras y herrajes producidos en masa.
Automatización y Periféricos
Aunque el corazón es mecánico, la operación es digital. Nuestras prensas están listas para integrarse en celdas de manufactura automatizada mediante:
- Interfaz de Control PLC: Pantallas táctiles HMI para monitoreo de producción, contadores de lotes y gestión de levas electrónicas.
- Sincronización con Alimentadores: Puertos dedicados para conectar servo-alimentadores, enderezadores y desbobinadores, creando líneas de estampado llave en mano.
Nota Técnica: Para aplicaciones que requieren control programable de la curva de velocidad o sostenimiento de presión en el punto muerto inferior, recomendamos explorar nuestra categoría de Prensas Troqueladoras Servo.
